معرفی اجزای کپسول آتش نشانی و نحوه بررسی سلامت آن ها

در مواجهه با حریق‌های ناگهانی، ثانیه‌ها سرنوشت‌ساز هستند. کپسول آتش‌نشانی شاید در نگاه اول یک سیلندر فلزی ساده و سرخ‌رنگ به نظر برسد، اما در واقعیت یک مخزن تحت فشار دقیق با مهندسی مکانیکی حساس است که نقص در حتی یکی از اتصالات کوچک آن، می‌تواند کل سیستم اطفای حریق را در لحظه بحران فلج کند. در این مقاله تخصصی، به معرفی اجزای کپسول آتش‌نشانی و کالبدشکافی فنی تک‌تک قطعات آن می‌پردازیم تا علاوه بر شناخت ساختار درونی، نحوه بازرسی چشمی و اطمینان از سلامت عملکرد آن‌ها را فرا بگیرید.

معرفی اجزای کپسول آتش‌نشانی از صفر تا صد

یک خاموش‌کننده دستی استاندارد (مبتنی بر پودر و گاز، دی‌اکسید کربن یا آب و کف) از ۶ بخش مهندسی اصلی تشکیل شده است که هماهنگی مکانیکی آن‌ها ضامن پرتاب یکنواخت و ایمن ماده خاموش‌کننده خواهد بود:

۱. سیلندر یا بدنه مخزن (Cylinder Body)

سیلندر، مخزن اصلی نگهداری عامل اطفایی و گاز پیشران (معمولاً گاز نیتروژن $N_2$N2​ یا کربن دی‌اکسید $CO_2$​) است.

• متریال ساخت: عمدتاً از فولاد کربنی عمیق‌کشیده، فولاد زنگ‌نزن یا آلومینیوم فشرده بدون درز (در مدل‌های CO2) ساخته می‌شود تا فشارهای کاری بین ۱۲ تا بیش از ۱۵۰ بار را تحمل کند.
• پایش فنی: بدنه باید عاری از هرگونه زنگ‌زدگی، ضربه‌دیدگی، تورم پوسته یا پوسته شدن رنگ الکترواستاتیک باشد. هرگونه اثر خوردگی به معنای رد شدن در آزمون هیدروستاتیک و الزام به تعویض مخزن است.

۲. مجموعه شیر و مکانیزم اهرم (Valve & Discharge Lever)

شیر کپسول که معمولاً از برنج فورج‌شده (Forged Brass) یا آلیاژهای مقاوم آلومینیوم ساخته می‌شود، گلوگاه خروجی سیلندر است.

• دستگیره حمل (Carrying Handle): بخش پایینی که برای بلند کردن و جابه‌جایی کپسول استفاده می‌شود.
• اهرم تخلیه (Operating Lever): اهرم بالایی متحرک که با فشرده شدن آن، سوزن آب‌بندی به پایین حرکت کرده و مسیر خروج مواد را باز می‌کند.
• واشرها و اورینگ‌ها (O-Rings): قطعات آب‌بندی پلیمری که مانع از افت تدریجی گاز پیشران در طول ماه‌ها نگهداری می‌شوند.

۳. پین اطمینان و پلمپ سربی (Safety Pin & Tamper Seal)

• پین ضامن: پین فلزی محکمی است که بین دو اهرم قرار می‌گیرد تا از تخلیه تصادفی بر اثر ضربه، واژگونی یا خطای فردی جلوگیری کند.
• پلمپ (Tamper Indicator): نوار پلاستیکی یا سربی شماره‌دار که نشان می‌دهد کپسول از زمان آخرین بازرسی یا شارژ دست‌نخورده باقی مانده است. کپسولی که پلمپ آن شکسته یا مفقود باشد، از نظر استانداردهای NFPA 10 غیرقابل اعتماد تلقی می‌شود.

۴. گیج فشارسنج یا مانومتر (Pressure Gauge)

شاید حیاتی‌ترین قطعه برای ارزیابی سریع سلامت کپسول، مانومتر دیافراگمی آن باشد. این قطعه فشار داخلی گاز محرک را به صورت لحظه‌ای مانیتور می‌کند:

• محدوده سبز (Rechargeable Zone): فشار نرمال کاری (معمولاً بین ۱۰ تا ۱۴ بار در کپسول‌های تحت فشار پودری).
• محدوده قرمز سمت چپ (Undercharge): افت فشار داخلی؛ کپسول توانایی پرتاب مواد به فاصله ایمن را از دست داده و فاقد کارایی است.
• محدوده قرمز سمت راست (Overcharge): فشار بیش از حد مجاز؛ خطر آسیب به شیر یا خطرات ایمنی در محیط‌های گرم.

⚠️ نکته فنی برای کاربران: کپسول‌های کربن دی‌اکسید ($CO_2$​) به دلیل ذخیره گاز به صورت مایع با فشار فوق‌العاده بالا، فاقد مانومتر هستند و ارزیابی سلامت آن‌ها صرفاً با توزین دقیق جرمی (وزن کردن) انجام می‌گیرد.

۵. شلنگ و شیپوره خروجی (Discharge Hose & Nozzle)

• شلنگ: ساخته شده از لاستیک مسلح مقاوم به فشار همراه با الیاف تقویت‌شده داخلی که نباید در طول زمان خشک شده یا ترک بخورد.
• شیپوره / نازل: در مدل‌های پودر و گاز، نازل متمرکزکننده جریان است، اما در کپسول‌های CO2​ به صورت یک قیف عایق شیپوری بزرگ تعبیه می‌شود تا هم جلوی سوختگی سرمایشی شدید دست کاربر را بگیرد و هم سرعت انبساط گاز را کنترل کند.

۶. لوله سیفون یا مجرای مکش داخلی (Internal Siphon Tube)

لوله‌ای پلیمری یا آلومینیومی در عمق مخزن که انتهای آن چند میلی‌متر با کف بدنه فاصله دارد. هنگام باز شدن شیر، فشار گاز محرک سطح مواد را به سمت پایین رانده و عامل خاموش‌کننده از طریق این مجرا به سمت نازل خروجی فوران می‌کند.

جدول مقایسه‌ای اجزا در چهار تیپ کپسول آتش‌نشانی

جدول زیر مشخصات مهندسی پنج قطعه اصلی (سیلندر، مانومتر، نازل، سوپاپ اطمینان و گاز پیشران) را در چهار تیپ کپسول پودر و گاز، دی‌اکسید کربن، آب و کف، و گاز پاک مقایسه می‌کند:

بخش یا قطعه مهندسی	کپسول پودر و گاز (تحت فشار دائم)	کپسول دی‌اکسید کربن (CO₂)	کپسول آب و گاز / کف (فوم)	کپسول گاز پاک (هالوژنه / FE-36)
جنس و نوع سیلندر	فولاد کششی با جوشکاری اتوماتیک	فولاد آلیاژی یا آلومینیوم بدون درز (Seamless)	فولاد با لایه پوشش داخلی ضدزنگ رزینی	آلومینیوم یا فولاد فوق سبک
مانومتر (گیج فشار)	دارد (بازه کاری ۱۲ تا ۱۴ بار)	ندارد (پایش صرفاً با وزن‌کشی سیلندر)	دارد (بازه کاری ۱۰ تا ۱۲ بار)	دارد (بازه کالیبره ویژه گازهای پاک)
نازل خروجی	شلنگ منعطف با نازل مستقیم پلیمری	شیپوره بزرگ قیفی‌شکل عایق سرما	نازل مجهز به سوراخ‌های هوادهی کف	نازل مه‌پاش تخلیه سریع
سوپاپ اطمینان فشار	درون شیر یا به‌عنوان رلیف‌ولو کوچک	دیسک انفجاری (Bursting Disc) تا ۱۹۰ بار	سوپاپ اطمینان پیستونی	شیر تخلیه اضافه‌فشار فنری
گاز پیشران	نیتروژن خشک خالص (N₂)	بدون گاز کمکی (خودِ CO₂ فشرده)	هوای فشرده یا نیتروژن صنعتی	نیتروژن با خلوص بالا جهت پرتاب

منشأ تفاوت‌های جدول، فشار کاری متفاوت بدنه‌هاست: کپسول‌های پودری و فومی در محدوده فشار پایین (حدود ۱۰ تا ۱۵ بار) کار می‌کنند، درحالی‌که سیلندرهای CO₂ فشار کاری بسیار بالاتری دارند و همین موضوع جنس بدنه بدون درز و سازوکار ایمنی متفاوت را ایجاب می‌کند.

۳ نکات کلیدی تفسیر جدول

سه نکته در خواندن این جدول اهمیت ویژه دارد:

• نبود مانومتر در کپسول CO₂: چون دی‌اکسید کربن مایع‌شده فشار بخار اشباع ثابتی دارد، گیج فشار تا آخرین لحظه عدد یکسان نشان می‌دهد و هیچ اطلاعی از میزان شارژ باقی‌مانده نمی‌دهد. به همین دلیل طبق رویکرد استانداردهایی مانند NFPA 10، تنها شناسه معتبر سلامت این کپسول، وزن‌کشی روی ترازو و کسر وزن خالی بدنه (Tare Weight) از وزن کل است.
• دیسک انفجاری به‌جای سوپاپ: در کپسول CO₂ به‌جای شیر اطمینان معمولی، یک دیسک نازک متالیک (Bursting Disc) تعبیه شده که در فشارهای بسیار بالا می‌ترکد و گاز را پیش از انفجار مخزن تخلیه می‌کند؛ این طراحی پاسخ مستقیم به فشار کاری بالای سیلندر CO₂ است.
• شیپوره عایق سرما: هنگام خروج و انبساط ناگهانی گاز CO₂، دمای نازل به‌شدت سقوط می‌کند و تماس دست با نازل فلزی موجب سرمازدگی می‌شود؛ به همین دلیل شیپوره این کپسول قیفی‌شکل و از پلیمر نارسانا و ضدانجماد ساخته شده است. منابع تخصصی نیز قیفی‌بودن سر نازل را عاملی برای کنترل و انبساط گاز و مهار سریع‌تر آتش معرفی می‌کنند.

در مقابل، کپسول‌های پودری، آبی و فومی که فشار داخل آن‌ها متغیر و پایین‌تر است، با مانومتر پایش می‌شوند و نازل‌ها و سوپاپ‌های آن‌ها متناسب با ماده اطفایی (پودر خشک یا محلول آب و کف هوادهی‌شونده) طراحی شده است.

مکانیزم عملکرد قطعات هنگام تخلیه؛ اجرای تکنیک استاندارد PASS

آشنایی با اجزای مکانیکی کپسول زمانی ارزشمند است که در ثانیه‌های اولیه وقوع حریق، بتوانید با سرعت و تسلط از آن‌ها استفاده کنید. استاندارد بین‌المللی NFPA 10 برای فعال‌سازی هماهنگ این قطعات، پروتکل ۴ مرحله‌ای PASS را تعریف کرده است:

1. مرحله ۱: کشیدن پین ضامن (Pull the Pin):پین فلزی ضامن را با یک حرکت مستقیم و محکم به سمت بیرون بکشید. این عمل، پلمپ پلاستیکی را پاره کرده و اهرم متحرک تخلیه را از حالت قفل خارج می‌سازد.
2. مرحله ۲: نشانه‌روی دقیق شیپوره خروجی (Aim at the Base of Fire):سر شلنگ یا شیپوره عایق را محکم در دست بگیرید و آن را مستقیماً به سمت پایین‌ترین نقطه و ریشه آتش (نه نوک شعله‌ها) نشانه بروید تا ماده اطفایی مانع از رسیدن اکسیژن به منبع سوخت شود.
3. مرحله ۳: فشردن اهرم بالایی شیر (Squeeze the Operating Lever):اهرم متحرک را تا انتها به سمت دستگیره ثابت فشار دهید. این فشار مکانیکی، سوزن سوپاپ شیر را باز کرده و گاز پیشران نیتروژن ($N_2$N2​)، ماده خاموش‌کننده را با فشار از طریق لوله سیفون به بیرون پرتاب می‌کند.
4. مرحله ۴: جارو کردن پهنه حریق (Sweep Side to Side):ناپسول نیاز به تعمیر دارند و چه زمانی باید تعویض شوند؟

یکی از اشتباهات رایج در نگهداری سیستم‌های اطفا، صرف هزینه برای تعمیر مخازنی است که از نظر مهندسی ایمنی، عمر مفیدشان به پایان رسیده است:

• اقدامات قابل تعمیر و سرویس دوره‌ای:
  • افت فشار عقربه مانومتر (با شارژ مجدد گاز نیتروژن برطرف می‌شود).
  • خشکی یا پارگی سطحی شلنگ تخلیه (با تعویض کیت شلنگ و شیپوره حل می‌شود).
  • تعویض پین ضامن مفقود شده و پلمپ استاندارد جدید.
  • تعویض ست اورینگ‌ها و واشرهای آب‌بندی در سرویس سالانه.
• خط قرمزهای تعویض و اسقاط کامل سیلندر:
  • وجود فرورفتگی عمیق، خوردگی شدید یا بادکردگی روی پوسته فولادی بدنه.
  • رد شدن بدنه در آزمون هیدروستاتیک ادواری (تست فشار آب در آزمایشگاه معتمد).
  • گذشت بیش از ۱۰ سال از تاریخ ساخت در کپسول‌های پودری بدون تاییدیه فنی مجدد.

سوالات متداول

۱. آیا می‌توان پین ضامن مفقود شده را با سیم یا بست مفتولی جایگزین کرد؟

خیر، به هیچ وجه. پین‌های استاندارد با نیروی کشش مشخصی طراحی شده‌اند تا در شرایط اضطراری سریعاً آزاد شوند. استفاده از مفتول یا سیم‌های متفرقه می‌تواند مانع کشیده شدن ضامن در زمان حریق شده و عملکرد کپسول را مختل کند.

۲. چرا کپسول‌های آتش‌نشانی CO2​ فاقد مانومتر و درجه فشار هستند؟

گاز دی‌اکسید کربن درون سیلندر به صورت مایع و تحت فشار بسیار بالا (حدود ۵۰ تا ۷۰ بار در دمای محیط) ذخیره می‌شود. در چنین شرایطی تا زمان تبخیر آخرین قطره مایع، فشار بخار ثابت می‌ماند؛ بنابراین عقربه گیج تغییرات حجم گاز را نشان نمی‌دهد و تنها روش استاندارد بررسی پر بودن آن، توزین جرمی سیلندر (وزن کردن) است.

۳. علت افت ناگهانی عقربه مانومتر در فصول سرد سال چیست؟

بر اساس قوانین ترمودینامیک گازها، کاهش شدید دمای محیط باعث افت حجم و فشار گاز محرک (نیتروژن) درون مخزن می‌شود. اگر پس از انتقال کپسول به دمای نرمال اتاق ($20^\circ\text{C}$20∘C)، عقربه مجدداً به محدوده سبز بازنگردد، کپسول دچار نشتی شده و نیازمند شارژ مجدد است.

۴. دوره تناوب تست هیدروستاتیک بدنه کپسول چند سال یک‌بار است؟

مطابق استاندارد ملی و NFPA 10، تست هیدروستاتیک برای خاموش‌کننده‌های تحت فشار پودری و آب هر ۵ سال یک‌بار و برای سیلندرهای دی‌اکسید کربن ($CO_2$​) هر ۵ تا ۱۰ سال یک‌بار در مراکز مجاز انجام می‌گیرد.

کپسول آتش‌نشانی، خط مقدم حفاظت از جان و سرمایه

یک کپسول آتش‌نشانی تا زمانی که در شرایط بحرانی به‌درستی عمل نکند، چیزی جز یک مخزن تحت فشار فلزی نیست! شناخت دقیق اجزای کپسول آتش‌نشانی—از متالورژی بدنه و ساختار حساس شیر تخلیه گرفته تا وضعیت عقربه مانومتر و سلامت شلنگ—تفاوت میان مهار موفق یک حریق در ثانیه‌های اول یا تبدیل آن به یک فاجعه جبران‌ناپذیر را رقم می‌زند.

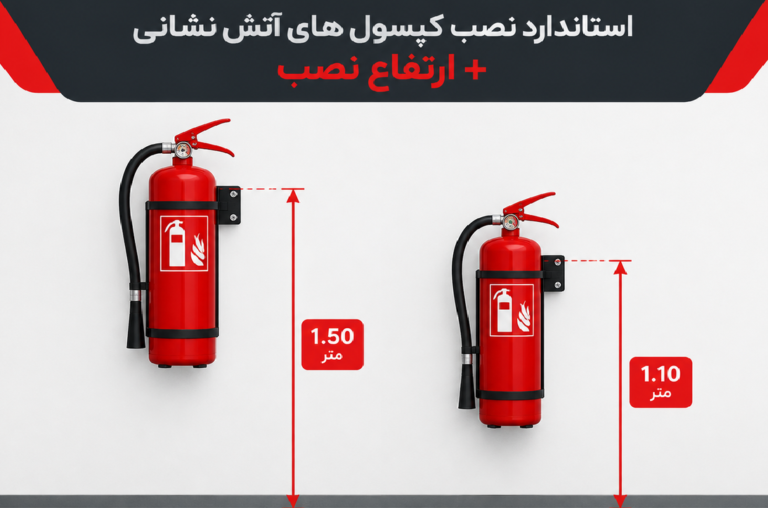

طبق الزامات استانداردهای بین‌المللی نظیر NFPA 10 و استانداردهای ملی آتش‌نشانی، صرف خرید و نصب کپسول کافی نیست؛ پایش مداوم، درک کارکرد هر قطعه مکانیکی و اجرای تست‌های دوره‌ای تضمین‌کننده عملکرد بی‌نقص تجهیزات شما در لحظه حادثه هستند.
