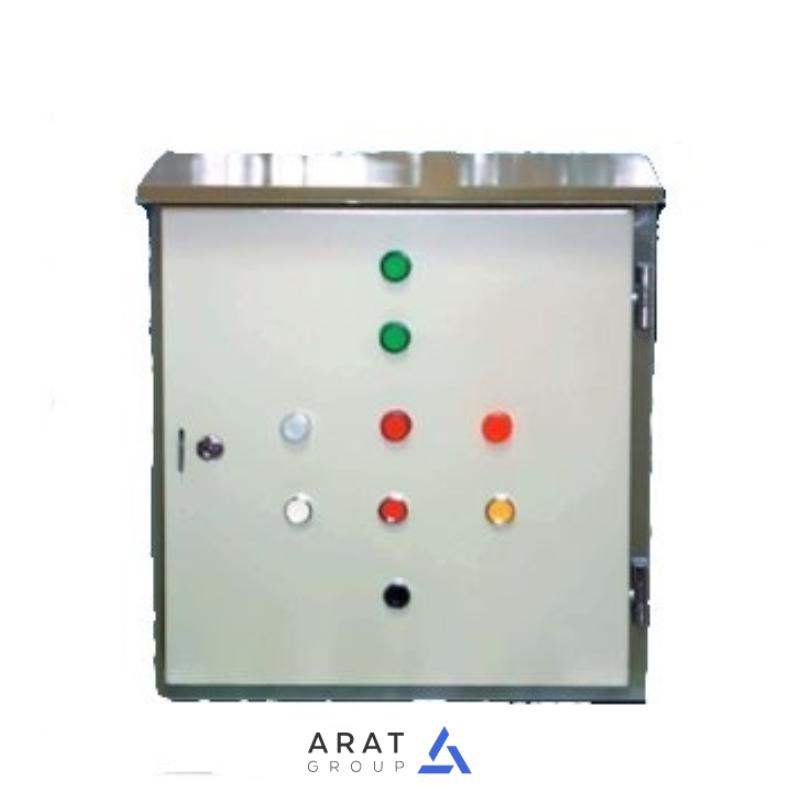

تابلو کنترل T-100 یک تابلو فرمان و کنترل آماده برای سیستمهای آتشنشانی، تهویه اضطراری و پمپاژ است که بهطور خاص برای دریافت فرمان از پنل اعلام حریق یا تجهیزات کنترلی طراحی شده است. این تابلو نقش رابط میان سیستم کنترل و مصرفکننده (فن، پمپ، آژیر یا تجهیزات هشداردهنده) را بازی میکند و زمانی که سیگنال خطر دریافت شود، فرآیند راهاندازی تجهیزات را بهصورت خودکار انجام میدهد.
T-100 معمولاً در پروژههایی استفاده میشود که نیاز به فرمان مستقیم، سریع و بدون واسطه به تجهیزات حیاتی وجود دارد؛ مخصوصاً در شرایطی که هر ثانیه تأخیر میتواند موجب خطر جانی یا خسارت جدی شود.
ساختار و سیستم کاری
نوع تابلو: تابلو کنترل فرمان و راهانداز آمادگی اضطراری
نوع عملکرد: دریافت فرمان از سیستم اعلام حریق / سنسور / کلید اضطراری
کاربری اصلی: فرمان دادن به مصرفکنندههای جریان بالا مثل پمپ، فن، آژیر صنعتی یا تجهیزات کنترلی
برق ورودی / خروجی
ولتاژ ورودی: 220–240 VAC تکفاز
فرکانس: 50 Hz
خروجی فرمان: رله یا کنتاکت خشک برای راهاندازی مصرفکننده
توان قابل پشتیبانی: وابسته به کنتاکتور اصلی نصب شده داخل تابلو (طبق سفارش)
مدار فرمان و کنترل
ولتاژ مدار فرمان: 24 VDC یا 220 VAC (بنا به طراحی)
نوع ورودی فرمان:
ورودی مستقیم از پنل اعلام حریق
ورودی دستی اضطراری (شاسی استارت)
نوع خروجی:
ارسال فرمان به موتور یا مصرفکننده
آلارم فعال شدن
خروجی وضعیت به پنل یا BMS (در صورت سفارش)
تجهیزات داخلی
تایمر کنترلی داخلی (در صورت سفارش)
رله فرمان صنعتی
کنتاکتور فرمان
فیوز فرمان
ترمینالهای خروجی صنعتی
لامپ سیگنال وضعیت
بدنه و مونتاژ
جنس بدنه: فلزی رنگشده الکترواستاتیک
درجه حفاظت: IP54
ترمینالبندی شمارهگذاری شده
تهویه داخلی استاندارد
محدوده دمای کاری: 0 تا +40°C
قابلیتهای سفارشی
افزودن رله تأخیر در وصل
افزودن رله حافظه فرمان
خروجیهای چندگانه کنترلی
تبدیل به نسخه دو خروجی یا چند خروجی
افزودن آلارم داخلی یا آژیر هشداردهنده
طراحی ساده و کاربردی، سرعت پاسخ بالا، سازگاری با انواع سیستمهای اعلام حریق و کنترل صنعتی، قابلیت سفارشیسازی در سطح فرمان و خروجی.
سیستمهای اعلام و اطفای حریق، کنترل فن فشار مثبت یا تخلیه دود، فرماندهی به پمپهای اضطراری، فعالسازی آژیر و هشدار صنعتی، پروژههای ساختمانی و صنعتی نیازمند کنترل اضطراری.
طراحی بر مبنای اصول تابلوسازی صنعتی و امکان تطبیق با الزامات پروژههای تأییدیه آتشنشانی.
واکنش سریع، سازگاری با پنلهای اعلام حریق، مصرف برق پایین در مدار فرمان، قابلیت توسعه و قیمت مناسب.
بهتنهایی مصرفکننده را تغذیه نمیکند و فقط فرماندهنده است؛ برای کنترل دور یا حفاظت پیشرفته باید تابلوهای مکمل استفاده شود.
قیمت این تابلو به تعداد خروجیها، نوع کنتاکتور، سطح فرمان، و تجهیزات داخل آن وابسته است.
در آرات، تابلو T-100 دقیقاً مطابق سناریوی پروژه برنامهریزی میشود؛ نه یک جعبهی آماده. شما فرمان میدهید، ما منطق را میسازیم.
