راهنمای خرید و قیمت بوستر پمپ : آبرسانی و آتش نشانی

بوستر پمپ چیست؟

بوستر پمپ دستگاهی است متشکل از چندین موتور پمپ که به شکلی موازی به یکدیگر متصل شده اند. با توجه به تغییر میزان آب مصرفی، در سیستم های پمپاژ ثابت شامل یک یا چند الکتروپمپ که دائما میزان مشخصی آب به داخل لوله ها پمپاژ می شود، ممکن است فشار آب درون لوله ها به طور ناگهانی کم یا زیاد شود. لذا برای جلوگیری از آسیب رسیدن به لوله های آب، شیر آلات و احتمال قطعی آب در برخی نقاط شهر یا ساختمان در اثر نواسانات فشار آب باید این افزایش و کاهش فشار، کنترل و تنظیم شود. برای این منظور از بوستر پمپ که وظیفه ی تنظیم فشار آب مصرفی لوله ها را دارد استفاده می شود.



انواع بوستر پمپ

بوستر پمپ‌ها بر اساس کاربرد، سطح فشار مورد نیاز، نوع کنترل، شرایط بهره‌برداری و الزامات ایمنی به دسته‌های مختلفی تقسیم می‌شوند. انتخاب نوع صحیح بوستر پمپ، تأثیر مستقیمی بر پایداری فشار، مصرف انرژی، استهلاک تجهیزات، ایمنی سیستم و هزینه‌های بلندمدت نگهداری دارد.

در عمل، هیچ بوستر پمپی «به‌صورت عمومی» برای همه پروژه‌ها مناسب نیست و هر سیستم باید متناسب با شرایط واقعی پروژه طراحی و انتخاب شود. در ادامه، مهم‌ترین انواع بوستر پمپ از منظر کاربردی و فنی بررسی می‌شوند.

بوستر پمپ خانگی

بوستر پمپ خانگی برای افزایش فشار آب در واحدهای مسکونی، ویلاها و ساختمان‌های کم‌ارتفاع طراحی می‌شود. این نوع بوستر پمپ معمولاً از یک یا دو پمپ کوچک تشکیل شده و برای دبی‌های محدود و فشارهای متوسط مورد استفاده قرار می‌گیرد.

در ساختمان‌هایی که:

• فشار شبکه شهری متغیر است

• طبقات بالایی با افت فشار مواجه‌اند

• استفاده هم‌زمان چند مصرف‌کننده وجود دارد

بوستر پمپ خانگی باعث تثبیت فشار آب مصرفی شده و از آسیب به شیرآلات، پکیج، ماشین لباسشویی و تجهیزات حساس جلوگیری می‌کند.

ویژگی شاخص بوستر پمپ خانگی، سادگی طراحی، نصب آسان و هزینه اولیه کمتر نسبت به سیستم‌های صنعتی است.

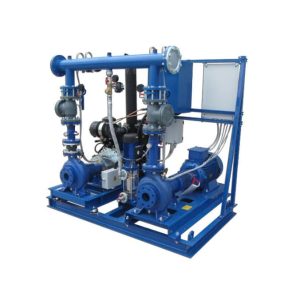

بوستر پمپ آبرسانی

بوستر پمپ آبرسانی یکی از مهم‌ترین و پرکاربردترین انواع بوستر پمپ است و برای تأمین فشار پایدار آب در ساختمان‌های بلند، مجتمع‌های مسکونی، مراکز تجاری، اداری، بیمارستان‌ها، هتل‌ها و صنایع استفاده می‌شود.

در این نوع سیستم:

• چند پمپ به‌صورت موازی روی یک شاسی نصب می‌شوند

• فشار شبکه به‌صورت لحظه‌ای پایش می‌شود

• پمپ‌ها بسته به میزان مصرف وارد یا خارج مدار می‌شوند

هدف اصلی بوستر پمپ آبرسانی، حفظ فشار ثابت در کل شبکه مصرف، بدون نوسان و افت ناگهانی است؛ حتی در ساعات پیک مصرف.

در پروژه‌های حرفه‌ای، بوستر پمپ آبرسانی اغلب به‌صورت دور متغیر (VFD) طراحی می‌شود تا:

• مصرف انرژی کاهش یابد

• ضربه قوچ حذف شود

• استهلاک الکتروموتورها کم شود

• طول عمر سیستم افزایش پیدا کند

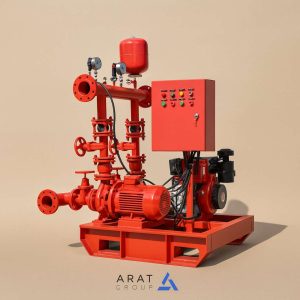

بوستر پمپ آتش‌نشانی

بوستر پمپ آتش‌نشانی یک تجهیز ایمنی–حیاتی است و مستقیماً با جان انسان‌ها و حفظ سرمایه در زمان حریق در ارتباط است. این سیستم باید بتواند در بدترین سناریوی ممکن (قطع برق، حداکثر دبی، بالاترین طبقه) عملکرد مطمئن داشته باشد.

بوستر پمپ آتش‌نشانی معمولاً شامل:

• پمپ اصلی (Main Fire Pump)

• پمپ رزرو (الکتریکی یا دیزلی)

• جوکی پمپ (Jockey Pump)

• تابلو فرمان مستقل و ایمن

• کلکتورها و شیرآلات استاندارد

می‌باشد و باید مطابق با استانداردهایی مانند NFPA، UL، FM و ضوابط آتش‌نشانی شهری طراحی و اجرا شود.

این بوستر پمپ وظیفه تأمین آب با فشار و دبی مشخص برای تجهیزاتی مانند:

• اسپرینکلر

• هیدرانت

• رایزر خشک و تر

• شبکه‌های اطفای حریق

را بر عهده دارد و هیچ‌گونه خطای طراحی یا اجرای آن قابل قبول نیست.

بوستر پمپ آبیاری

بوستر پمپ آبیاری برای تأمین فشار یکنواخت در سیستم‌های:

• آبیاری قطره‌ای

• آبیاری بارانی

• آبیاری تحت فشار

در کشاورزی، فضای سبز، زمین‌های ورزشی و گلخانه‌ها استفاده می‌شود.

در این سیستم‌ها، یکنواخت بودن فشار اهمیت بالایی دارد، زیرا نوسان فشار می‌تواند باعث:

• توزیع نامتعادل آب

• آسیب به نازل‌ها

• کاهش بازده آبیاری

شود. به همین دلیل، بوستر پمپ آبیاری اغلب با کنترل دقیق فشار و دبی طراحی می‌شود.

بوستر پمپ صنعتی (اسید، تزریق، فرآیندی)

در صنایع خاص مانند:

• صنایع شیمیایی

• باتری‌سازی

• پتروشیمی

• تصفیه آب و فاضلاب

از بوستر پمپ‌های تخصصی استفاده می‌شود که وظیفه آن‌ها تزریق، انتقال یا افزایش فشار سیالات خاص است.

در این نوع بوستر پمپ‌ها:

• جنس بدنه و آب‌بندی اهمیت حیاتی دارد

• مقاومت در برابر خوردگی و مواد شیمیایی الزامی است

• دقت کنترل فشار و دبی بسیار بالاست

بوستر پمپ آب گرم و سیرکولاتور

این نوع بوستر پمپ برای گردش آب گرم در سیستم‌های گرمایشی، موتورخانه‌ها، استخرها و بویلرها استفاده می‌شود. برخلاف بوستر پمپ آبرسانی، هدف این سیستم افزایش فشار نیست بلکه گردش پیوسته و یکنواخت سیال است.

جمع‌بندی بخش انواع بوستر پمپ

انتخاب نوع بوستر پمپ باید بر اساس:

• نوع کاربری

• فشار و دبی مورد نیاز

• شرایط محیطی

• الزامات ایمنی

• مصرف انرژی

• استانداردهای پروژه

انجام شود. هر انتخاب نادرست می‌تواند منجر به هزینه‌های سنگین تعمیر، افت عملکرد و حتی خطرات ایمنی شود.

انواع سیستم بوستر پمپ آبرسانی و آتش نشانی

بوستر پمپ آبرسانی دور متغیر

با توجه به مصرف در فضای کاربری و افت فشار مسیر ایجاد شده، پرشر ترنسمیتر نصب در مسیر خروجی پمپ این افت را دریافت و درایو فرمان تغییر فرکانس برق ورودی از شهربه الکتروموتور را نسبت به مقدار مصرف می دهد و دور موتور را نسبت به مصرف تغییر می دهد. پس وجود سنسور (پرشر ترنسمیتر) به منظور تشخیص مقدار سریع افت فشار لحظه ای و فرمان آن به درایو از اهمیت بالایی برخوردار است.

بوستر پمپ آبرسانی دور ثابت

با توجه به مصرف در فضای کاربری و افت فشار مسیر ایجاد شده، پرشر سوئیچ نصب در مسیر خروجی پمپ این افت را دریافت و امکان روشن و خاموش شدن را به الکتروپمپ می دهد.

پس به نوعی تفاوت های بین تابلو برق های دور ثابت و متغیر را گفتیم اما حالت سومی هم وجود دارد.

بوستر پمپ آبرسانی پرشری

تابلو فرمان دارای درایو می باشد اما بجای پرشر ترنسمیتر از پرشر سوئیچ برای تشخیص افت فشار استفاده میشود.

بوستر پمپ آتش‌نشانی الکتریکی

در این سیستم، پمپ اصلی توسط الکتروموتور تغذیه می‌شود و رایج‌ترین نوع بوستر پمپ آتش‌نشانی در ساختمان‌های شهری است. این نوع سیستم معمولاً شامل یک پمپ اصلی الکتریکی، یک پمپ رزرو (در صورت نیاز) و یک جوکی پمپ است.

بوستر پمپ آتش‌نشانی الکتریکی زمانی انتخاب می‌شود که تأمین برق پایدار وجود داشته باشد و امکان استفاده از ژنراتور اضطراری یا برق مطمئن شبکه فراهم باشد. این سیستم به دلیل سادگی بهره‌برداری، هزینه نگهداری کمتر و کنترل‌پذیری مناسب، در ساختمان‌های مسکونی مرتفع، تجاری و اداری کاربرد گسترده‌ای دارد.

بوستر پمپ آتش‌نشانی دیزلی

در شرایطی که اطمینان به برق شبکه وجود ندارد یا طبق ضوابط، سیستم باید مستقل از برق عمل کند، از بوستر پمپ آتش‌نشانی دیزلی استفاده می‌شود. در این سیستم، پمپ اصلی یا پمپ رزرو توسط موتور دیزل راه‌اندازی می‌شود.

پمپ دیزلی معمولاً به‌عنوان پمپ پشتیبان (Standby) در کنار پمپ الکتریکی قرار می‌گیرد و در صورت قطع برق به‌صورت خودکار وارد مدار می‌شود. این سیستم در پروژه‌های صنعتی، پالایشگاه‌ها، مخازن سوخت، سوله‌ها و ساختمان‌های با ریسک بالا بسیار متداول است.

بوستر پمپ آتش‌نشانی ترکیبی (الکتریکی + دیزلی)

این نوع سیستم، کامل‌ترین و ایمن‌ترین ساختار بوستر پمپ آتش‌نشانی محسوب می‌شود. در این حالت، سیستم شامل یک پمپ اصلی الکتریکی، یک پمپ رزرو دیزلی و یک جوکی پمپ است.

در شرایط عادی، پمپ الکتریکی وظیفه تأمین فشار را بر عهده دارد و در صورت قطع برق یا بروز خطا، پمپ دیزلی به‌صورت اتوماتیک وارد مدار می‌شود. این آرایش مطابق با استانداردهای بین‌المللی برای ساختمان‌های حساس، مراکز حیاتی و پروژه‌های بزرگ توصیه می‌شود.

بوستر پمپ آتش‌نشانی با جوکی پمپ

در این سیستم، علاوه بر پمپ یا پمپ‌های اصلی، یک جوکی پمپ با دبی کم و فشار برابر یا کمی بالاتر از پمپ اصلی وجود دارد. وظیفه جوکی پمپ جبران نشتی‌های جزئی، افت فشارهای کوچک و حفظ فشار آماده‌باش سیستم است.

وجود جوکی پمپ باعث می‌شود پمپ‌های اصلی فقط در زمان حریق واقعی یا افت فشار شدید روشن شوند و از استارت‌های مکرر و استهلاک زودرس جلوگیری گردد. تقریباً در تمام سیستم‌های استاندارد آتش‌نشانی، استفاده از جوکی پمپ توصیه یا الزامی است.

بوستر پمپ تک‌پمپه

در پروژه‌های کوچک یا ساختمان‌هایی با ریسک پایین، ممکن است سیستم آتش‌نشانی تنها با یک پمپ اصلی طراحی شود. این نوع سیستم ساده‌ترین ساختار را دارد اما از نظر ضریب اطمینان در سطح پایین‌تری نسبت به سیستم‌های چندپمپه قرار می‌گیرد.

بوستر پمپ تک‌پمپه معمولاً فقط در ساختمان‌های کم‌ارتفاع یا پروژه‌هایی با محدودیت فضا و بودجه استفاده می‌شود و در پروژه‌های بزرگ توصیه نمی‌گردد.

بوستر پمپ چندپمپه

در این سیستم، بیش از یک پمپ اصلی در مدار وجود دارد که می‌توانند به‌صورت فعال–رزرو یا موازی عمل کنند. این آرایش باعث افزایش قابلیت اطمینان سیستم و پوشش‌دهی بهتر در شرایط اضطراری می‌شود.

بوستر پمپ‌های چندپمپه انتخاب استاندارد برای ساختمان‌های مرتفع، مراکز تجاری بزرگ، بیمارستان‌ها و صنایع محسوب می‌شوند.

بوستر پمپ آتش‌نشانی مخصوص سیستم اسپرینکلر

این نوع سیستم به‌طور اختصاصی برای تأمین فشار و دبی شبکه اسپرینکلر طراحی می‌شود. در این حالت، منحنی عملکرد پمپ باید به‌گونه‌ای انتخاب شود که در دبی‌های مختلف، افت فشار شدید ایجاد نشود و سیستم بتواند همزمان چند اسپرینکلر را تغذیه کند.

در این سیستم‌ها، هماهنگی دقیق بین پمپ، جوکی پمپ، کلکتورها و تابلو فرمان اهمیت حیاتی دارد.

بوستر پمپ مخصوص هیدرانت و رایزر

در سیستم‌های هیدرانت، نیاز به دبی بالا و فشار قابل توجه وجود دارد. بوستر پمپ‌های این بخش معمولاً با توان بالاتر و پمپ‌های اسپلیت کیس طراحی می‌شوند تا بتوانند فشار لازم برای شیلنگ‌های آتش‌نشانی در طبقات بالا یا فضاهای باز را تأمین کنند.

نصب و راه اندازی بوستر پمپ

نصب و راه اندازی انواع بوسترپمپ شامل چندین مرحله می باشد که توسط تیم نافکو به ترتیب زیر انجام می شود:

بررسی شرایط ساختمانی و محیطی

جا نمایی الکتروپمپ ها در شاسی (آهنی)

لوله کشی و اندازه گیری کلکتورها و لوله های مونتاژی

گالوانیزه کردن کلکتورها و رنگ آمیزی

مونتاژ مجدد تقویت کننده فشار آب

انجام امور مربوط به برق کشی، کابل کشی و ارتینگ

مونتاژ شیرهای یکطرفه، شیر دروازه ای(پروانه ای)، صافی مکش

نصب کامل الکتریکال پمپ بوستر

تست و آزمایش پکیج بوسترپمپ

نصب و راه اندازی کامل مجموعه تقویت کننده سیستم آبرسانی بدون آب ریزی (نشتی)

خدمات نگهداری (چکاب دوره ای)

انواع بوستر پمپ آبرسانی

بوستر پمپ آبرسانی به‌منظور افزایش و تثبیت فشار آب مصرفی در ساختمان‌ها، تأسیسات و شبکه‌های توزیع آب استفاده می‌شود. انتخاب نوع بوستر پمپ آبرسانی به عواملی مانند میزان مصرف، نوسان دبی، ارتفاع ساختمان، الگوی مصرف و سطح بهره‌وری انرژی بستگی دارد. از نظر ساختار کنترلی و عملکرد، بوستر پمپ‌های آبرسانی به چند دسته اصلی تقسیم می‌شوند.

بوستر پمپ آبرسانی دور ثابت

در بوستر پمپ آبرسانی دور ثابت، الکتروپمپ‌ها با سرعت ثابت کار می‌کنند و کنترل فشار شبکه از طریق پرشر سوئیچ انجام می‌شود. با کاهش فشار، پمپ روشن و با رسیدن فشار به حد تنظیم‌شده خاموش می‌شود.

این نوع بوستر پمپ ساختار ساده‌ای دارد و معمولاً هزینه اولیه کمتری نسبت به سیستم‌های دور متغیر دارد. با این حال، به دلیل روشن و خاموش شدن‌های مکرر، مصرف انرژی بالاتر بوده و نوسان فشار در زمان تغییر مصرف آب بیشتر است.

کاربرد این نوع بوستر پمپ بیشتر در ساختمان‌های کم‌ارتفاع، مصارف با الگوی مصرف ثابت و پروژه‌هایی با حساسیت کمتر نسبت به نوسان فشار است.

بوستر پمپ آبرسانی دور متغیر

بوستر پمپ آبرسانی دور متغیر پیشرفته‌ترین نوع سیستم تقویت فشار محسوب می‌شود. در این سیستم، سرعت الکتروموتورها توسط اینورتر (VFD) و بر اساس سیگنال پرشر ترانسمیتر به‌صورت لحظه‌ای تنظیم می‌شود.

در این نوع بوستر پمپ، فشار شبکه تقریباً ثابت باقی می‌ماند و پمپ‌ها فقط به اندازه نیاز مصرف‌کننده کار می‌کنند. این موضوع باعث کاهش مصرف برق، حذف ضربه قوچ، کاهش استهلاک تجهیزات و افزایش طول عمر سیستم می‌شود.

بوستر پمپ دور متغیر بهترین انتخاب برای ساختمان‌های بلند، مجتمع‌های مسکونی بزرگ، مراکز تجاری، هتل‌ها و بیمارستان‌ها است؛ جایی که نوسان مصرف آب زیاد و کیفیت فشار اهمیت بالایی دارد.

بوستر پمپ آبرسانی پرشری

بوستر پمپ آبرسانی پرشری نوعی سیستم نیمه‌هوشمند است که از اینورتر استفاده می‌کند اما به‌جای پرشر ترانسمیتر، کنترل فشار به‌صورت ساده‌تری انجام می‌شود.

این نوع بوستر پمپ نسبت به سیستم دور متغیر دقت کمتری در کنترل فشار دارد، اما در مقایسه با بوستر پمپ دور ثابت، مصرف انرژی کمتر و عملکرد نرم‌تری ارائه می‌دهد. از نظر هزینه نیز در بازه‌ای بین دور ثابت و دور متغیر قرار می‌گیرد.

بوستر پمپ پرشری معمولاً در پروژه‌هایی استفاده می‌شود که نیاز به کنترل فشار بهتر از سیستم دور ثابت وجود دارد، اما محدودیت بودجه مانع استفاده از سیستم دور متغیر کامل است.

بوستر پمپ آبرسانی با منبع تحت فشار

در این نوع بوستر پمپ، از منبع دیافراگمی (تحت فشار) برای ذخیره مقدار مشخصی آب استفاده می‌شود. منبع تحت فشار باعث می‌شود در مصرف‌های کم، بدون روشن شدن پمپ، فشار شبکه تأمین شود.

این سیستم برای کاهش تعداد استارت و استاپ پمپ‌ها مفید است، اما در مصرف‌های بالا یا نوسانی، پاسخ‌گویی دقیقی ندارد و فشار شبکه دچار افت می‌شود. به همین دلیل امروزه بیشتر در سیستم‌های کوچک یا به‌عنوان مکمل در کنار سایر روش‌های کنترلی استفاده می‌شود.

بوستر پمپ آبرسانی چند پمپه (موازی)

در بسیاری از پروژه‌های آبرسانی، به‌جای یک پمپ بزرگ، از چند پمپ کوچک‌تر به‌صورت موازی استفاده می‌شود. این ساختار باعث:

• افزایش اطمینان سیستم

• تقسیم بار کاری بین پمپ‌ها

• امکان سرویس و نگهداری بدون قطع کامل آب

می‌شود. این نوع چیدمان می‌تواند هم در سیستم‌های دور ثابت و هم دور متغیر اجرا شود و یکی از اصول طراحی حرفه‌ای بوستر پمپ آبرسانی است.

اجزای تشکیل‌دهنده بوستر پمپ

بوستر پمپ یک سیستم یکپارچه مکانیکی–الکتریکی است که از اجزای مختلفی تشکیل می‌شود. هماهنگی صحیح این اجزا با یکدیگر، نقش تعیین‌کننده‌ای در پایداری فشار، طول عمر تجهیزات، مصرف انرژی و ایمنی سیستم دارد. در ادامه، اجزای اصلی بوستر پمپ به‌صورت تفکیک‌شده بررسی می‌شوند.

پمپ‌ها (Pump Units)

پمپ‌ها مهم‌ترین جزء بوستر پمپ هستند و وظیفه اصلی آن‌ها افزایش فشار و تأمین دبی مورد نیاز سیستم است. در سیستم‌های آتش‌نشانی، بر اساس استانداردهای آمریکایی مانند NFPA، استفاده از پمپ‌های اسپلیت کیس (Split Case) الزامی است؛ زیرا این پمپ‌ها توان تحمل فشار بالا، دبی زیاد و کارکرد مداوم را دارند.

در سیستم‌های آبرسانی، معمولاً از پمپ‌های گریز از مرکز استفاده می‌شود که به دلیل راندمان بالا و ساختار ساده، بیشترین کاربرد را دارند.

انواع پمپ‌ها از نظر سیستم عملکرد در بوستر پمپ

پمپ‌های تناوبی (ضربه‌ای)

این پمپ‌ها با جابجایی رفت‌وبرگشتی سیال کار می‌کنند. اگرچه دقت بالایی دارند، اما به دلیل پیچیدگی مکانیکی و نگهداری دشوار، امروزه در بوستر پمپ‌های آبرسانی کمتر استفاده می‌شوند.

پمپ‌های گریز از مرکز (سانتریفیوژ)

رایج‌ترین نوع پمپ در بوستر پمپ‌ها هستند. این پمپ‌ها با نیروی گریز از مرکز سیال را منتقل کرده و به دلیل راندمان مناسب، صدای کمتر و قابلیت کوپل شدن با اینورتر، انتخاب اصلی در سیستم‌های مدرن محسوب می‌شوند.

پمپ‌های توربینی

در شرایطی که مکش منفی وجود دارد یا سطح آب پایین‌تر از پمپ است، از پمپ‌های توربینی استفاده می‌شود. این پمپ‌ها بیشتر در پروژه‌های خاص یا چاه‌ها کاربرد دارند.

پمپ‌های دورانی

برای سیالات خاص و کاربردهای صنعتی استفاده می‌شوند و در بوستر پمپ‌های آبرسانی متداول نیستند.

پمپ‌های ملخی

در پروژه‌هایی با دبی بسیار بالا و هد کم کاربرد دارند و بیشتر در ایستگاه‌های پمپاژ بزرگ دیده می‌شوند.

پمپ‌های شناور برای چاه‌های عمیق

در مواردی که منبع تأمین آب چاه عمیق است، این پمپ‌ها به‌عنوان بخشی از سیستم تقویت فشار مورد استفاده قرار می‌گیرند.

پمپ‌های لجن‌کش و فاضلاب

در بوستر پمپ‌های آبرسانی کاربرد ندارند اما در سیستم‌های انتقال فاضلاب یا پساب صنعتی استفاده می‌شوند.

پمپ‌های فشار قوی

برای کاربردهایی که نیاز به فشار بالا دارند (مانند آتش‌نشانی یا صنایع خاص) به‌کار می‌روند.

الکتروموتور

الکتروموتور نیروی محرکه پمپ را تأمین می‌کند و انتخاب آن باید دقیقاً متناسب با توان، هد و دبی پمپ باشد. نوع عایق‌بندی موتور، کلاس حرارتی و درجه حفاظت (IP) اهمیت زیادی دارد؛ به‌ویژه در محیط‌های مرطوب، گرم یا صنعتی.

در بوستر پمپ‌های دور متغیر، سازگاری الکتروموتور با اینورتر و امکان کار در دورهای مختلف از الزامات طراحی صحیح است.

کلکتور مکش و دهش

کلکتورها نقش توزیع یکنواخت جریان بین پمپ‌ها را بر عهده دارند.

• کلکتور مکش سیال را به ورودی پمپ‌ها هدایت می‌کند

• کلکتور دهش آب پرفشار خروجی از پمپ‌ها را جمع‌آوری و به شبکه مصرف منتقل می‌کند

در سیستم‌های آبرسانی، کلکتورها معمولاً از جنس گالوانیزه ساخته می‌شوند تا الزامات بهداشتی رعایت شود. در سیستم‌های آتش‌نشانی، استفاده از لوله‌های بدون درز با تحمل فشار بالا الزامی است.

شیرفلکه

شیرفلکه‌ها برای ایزوله کردن هر پمپ به‌صورت مستقل استفاده می‌شوند. این امکان باعث می‌شود در زمان تعمیر یا سرویس یک پمپ، سایر پمپ‌ها همچنان در مدار باقی بمانند. در سایزهای بزرگ معمولاً از شیر چدنی و در سایزهای کوچک از شیر برنجی استفاده می‌شود.

شیر یک‌طرفه

شیر یک‌طرفه از برگشت جریان آب به داخل پمپ جلوگیری می‌کند. این موضوع نقش مهمی در جلوگیری از ضربه قوچ، آسیب مکانیکی به پمپ و ناپایداری فشار دارد.

شیر صافی (فیلتر)

شیر صافی مانع ورود ذرات جامد، شن و آلودگی‌ها به داخل پمپ می‌شود. در طراحی حرفه‌ای، برای هر پمپ یک صافی مستقل در نظر گرفته می‌شود تا در صورت گرفتگی یک مسیر، سایر پمپ‌ها بدون اختلال به کار خود ادامه دهند.

لرزه‌گیر

لرزه‌گیرها برای جلوگیری از انتقال ارتعاش پمپ به شبکه لوله‌کشی استفاده می‌شوند. با افزایش دبی و توان پمپ، میزان لرزش افزایش می‌یابد؛ به همین دلیل نصب لرزه‌گیر در ورودی و خروجی هر پمپ توصیه می‌شود.

تابلو برق و کنترلر

تابلو برق مغز متفکر بوستر پمپ است. این بخش وظیفه هماهنگی بین اجزای مکانیکی و الکتریکی را بر عهده دارد و باید از پمپ‌ها در برابر خطراتی مانند نوسان برق، اضافه‌بار، خشک‌کار کردن و خطای فاز محافظت کند.

کنترلر (PLC) با مدیریت هوشمند پمپ‌ها، فشار و دبی مطلوب را در شبکه مصرف ایجاد کرده و استهلاک را به‌صورت یکنواخت بین پمپ‌ها تقسیم می‌کند.قابلیت‌های مهم تابلو فرمان بوستر پمپ

• کنترل تعداد نامحدود پمپ

• برنامه‌ریزی سناریوهای مختلف کاری

• برنامه اختصاصی برای سیستم‌های آتش‌نشانی

• حفاظت حرارتی و کنترلی

• امکان افزودن سنسورها و تجهیزات جانبی

منبع دیافراگمی

منبع دیافراگمی نقش جذب نوسانات فشار و کاهش تعداد استارت پمپ‌ها را دارد. این مخزن با ذخیره مقدار مشخصی آب تحت فشار، مصارف کوچک را بدون روشن شدن پمپ تأمین می‌کند و از بروز ضربه قوچ جلوگیری می‌کند.

در بسیاری از طراحی‌ها، ترکیب جوکی پمپ + منبع دیافراگمی بهترین عملکرد را برای مصارف کم و نشتی‌های جزئی فراهم می‌کند.

پرشر سوئیچ

پرشر سوئیچ برای تعیین محدوده فشار کاری سیستم استفاده می‌شود. این تجهیز فرمان روشن و خاموش شدن پمپ‌ها را بر اساس فشار شبکه صادر می‌کند و بیشتر در بوستر پمپ‌های دور ثابت کاربرد دارد.

مانومتر

مانومتر برای نمایش فشار در نقاط مختلف سیستم شامل مکش، دهش و خروجی هر پمپ استفاده می‌شود و نقش مهمی در پایش عملکرد سیستم دارد.

اتصالات تبدیلی و فلنج‌ها

برای اتصال اجزای مختلف بوستر پمپ از اتصالات دنده‌ای یا جوشی و فلنج‌ها استفاده می‌شود. انتخاب نوع اتصال به فشار کاری، سایز سیستم و استاندارد طراحی بستگی دارد.

شاسی

شاسی محل استقرار پمپ‌ها و الکتروموتورها است و باید استحکام کافی برای تحمل وزن و ارتعاش تجهیزات را داشته باشد. طراحی صحیح شاسی از انتقال لرزش و جابجایی ناخواسته جلوگیری می‌کند.

کوپلینگ

کوپلینگ وظیفه انتقال نیرو از الکتروموتور به پمپ را بر عهده دارد. انتخاب صحیح کوپلینگ متناسب با قطر شفت و استفاده از گارد کوپلینگ برای رعایت ایمنی الزامی است.

کاربرد بوستر پمپ

بوستر پمپ، مجموعه‌ای از یک یا چند پمپ است که به صورت موازی به هم متصل شده و توسط یک تابلوی کنترل فرماندهی می‌شوند. وظیفه اصلی بوستر پمپ، افزایش و حفظ فشار آب در سیستم‌های آبرسانی است.

 ساختمان‌های مسکونی، اداری و تجاری:

مشکل: در ساختمان‌های مرتفع یا پرجمعیت، فشار آب شهری ممکن است برای تامین نیاز ساکنین در طبقات بالا یا در زمان پیک مصرف، کافی نباشد.
• راه حل: بوستر پمپ با افزایش فشار آب در لوله‌های اصلی ساختمان، فشار مطلوب را برای کلیه واحدها در تمام طبقات و در هر ساعتی از شبانه‌روز تامین می‌کند.
• مزایا:
o آبیاری یکنواخت: فشار ثابت آب در تمام طبقات، آبیاری منظم و یکنواخت گیاهان در محوطه و آپارتمان‌ها را به ارمغان می‌آورد.
o عملکرد بهینه لوازم: بوستر پمپ به عملکرد صحیح لوازم و تجهیزات آب‌بر مانند ماشین لباسشویی، ظرفشویی و پکیج گرمایشی کمک می‌کند.
o جلوگیری از هدر رفت آب: با تامین فشار مناسب، از هدر رفتن آب و نیاز به پمپ‌های مجزا در طبقات بالا جلوگیری می‌شود.

سیستم‌های آبرسانی شهری:

• مشکل: در شبکه‌های آبرسانی شهری، افت فشار آب در مسافت‌های طولانی و تغییرات ارتفاع امری اجتناب‌ناپذیر است.
• راه حل: بوستر پمپ‌های شهری در ایستگاه‌های تقلیل فشار نصب شده و با افزایش فشار آب، آن را به فشار مطلوب برای توزیع در خطوط لوله شهری می‌رسانند.
• مزایا:
o آبرسانی مطمئن: بوستر پمپ به تامین آب آشامیدنی با فشار مناسب برای کلیه ساکنین در تمام نقاط شهر، حتی در مناطق مرتفع کمک می‌کند.
o کاهش خاموشی‌ها: با ثبات فشار آب، از خاموشی‌های مکرر و قطعی آب در ساعات پیک مصرف جلوگیری می‌شود.
o افزایش طول عمر شبکه: فشار مناسب آب، از استهلاک لوله‌ها و اتصالات و نشتی آب در شبکه آبرسانی شهری جلوگیری می‌کند.

سیستم‌های اطفاء حریق:

• مشکل: در سیستم‌های اطفاء حریق، فشار آب نقش حیاتی در اطفاء سریع و موثر حریق دارد.
• راه حل: بوستر پمپ‌های آتش‌نشانی با افزایش قابل توجه فشار آب، میزان آبدهی را به حد مطلوب برای خاموش کردن آتش در طبقات مرتفع، ساختمان‌های بزرگ و فضاهای صنعتی می‌رسانند.
• مزایا:
o ایمنی جانی و مالی: بوستر پمپ به اطفاء سریع حریق و کاهش خسارات جانی و مالی در هنگام آتش‌سوزی کمک می‌کند.
o پوشش‌دهی گسترده: با افزایش فشار آب، برد نازل‌های آتش‌نشانی افزایش یافته و اطفاء حریق در نقاط دورتر نیز امکان‌پذیر می‌شود.
o عملکرد بهینه تجهیزات: فشار مناسب آب، به عملکرد صحیح سیستم‌های اطفاء حریق مانند شیرهای هیدرانت و اسپرینکلرها کمک می‌کند.

مصارف صنعتی:

• مشکل: در صنایع مختلف، از جمله صنعت نفت، گاز، پتروشیمی، فولاد و معدن، به جریان سیالات با فشار بالا برای انتقال، پمپاژ و فرآوری مواد نیاز است.
• راه حل: بوستر پمپ‌های صنعتی با تنوع و قدرت بالا، برای انتقال انواع سیالات مانند آب، روغن، مواد شیمیایی و فاضلاب در فرایندهای صنعتی مورد استفاده قرار می‌گیرند.

ویژگی بوستر پمپ ها

 افزایش فشار آب:
• وظیفه اصلی بوستر پمپ، افزایش فشار آب به میزان مورد نیاز در سیستم است. این امر با استفاده از پمپ های موازی که به صورت متناوب یا همزمان کار می کنند، انجام می شود.
• بوستر پمپ ها می توانند فشار آب را تا چندین برابر افزایش دهند و به همین دلیل در ساختمان های بلند مرتبه، سیستم های اطفاء حریق و مصارف صنعتی که به فشار آب بالا نیاز دارند، کاربرد فراوانی دارند.
 تامین دبی آب:
• علاوه بر افزایش فشار، بوستر پمپ ها می توانند دبی آب مورد نیاز سیستم را نیز تامین کنند. دبی به میزان حجم سیال عبوری در واحد زمان (معمولاً لیتر بر ثانیه یا مترمکعب بر ساعت) گفته می شود.
• با کنترل تعداد پمپ های فعال و سرعت چرخش آنها می توان دبی آب خروجی از بوستر پمپ را تنظیم کرد.
 کنترل فشار:
• بوستر پمپ های مجهز به تابلو برق هوشمند می توانند فشار آب را به طور دقیق و اتوماتیک کنترل کنند. این امر با استفاده از سنسور فشار و سیستم های کنترلی انجام می شود.
• کنترل دقیق فشار آب در سیستم، از اتلاف آب، ضربه قوچ و آسیب به لوله ها و تجهیزات جلوگیری می کند.
 صرفه جویی در مصرف انرژی:
• بوستر پمپ های مدرن با استفاده از سیستم های کنترل هوشمند و پمپ های با راندمان بالا می توانند در مصرف انرژی صرفه جویی کنند.
• این امر با تنظیم تعداد پمپ های فعال و سرعت چرخش آنها بر اساس نیاز سیستم انجام می شود.
 قابلیت اطمینان بالا:
• بوستر پمپ ها از اجزای با کیفیت بالا ساخته شده اند و دارای سیستم های حفاظتی متعددی هستند که قابلیت اطمینان آنها را افزایش می دهد.
• استفاده از پمپ های یدکی در بوستر پمپ ها نیز به افزایش پایداری و اطمینان از عملکرد سیستم کمک می کند.
 تنوع و انعطاف پذیری:
• بوستر پمپ ها در انواع مختلف با ظرفیت ها و فشارهای متفاوت تولید می شوند. این امر باعث می شود تا بتوان از آنها در مصارف مختلف استفاده کرد.
• همچنین می توان بوستر پمپ ها را به صورت سفارشی و با توجه به نیازهای خاص هر پروژه طراحی و تولید کرد.
سهولت در نصب و نگهداری:
• بوستر پمپ ها به صورت پیش مونتاژ شده ارائه می شوند و نصب و راه اندازی آنها آسان است.
• همچنین نگهداری از آنها نیز با توجه به دسترسی آسان به اجزا و وجود سیستم های هشدار دهنده ساده است.

تفاوت پمپ آب و بوستر پمپ

با افزایش جمعیت و رونق ساخت و ساز مجتمع های مسکونی به سختی می توان آب مورد نیاز تمام واحد های یک ساختمان خصوصا واحد های مستقر در طبقات فوقانی را تامین نمود. لذا جهت تامین فشار آب مصرفی تمامی واحدها از انواع مختلف پمپ آب خانگی استفاده می گردد. برای تامین دبی مورد نیاز مجتمع های بزرگ تجاری و مسکونی بهتر است به جای استفاده از یک پمپ از چندین پمپ که بصورت موازی به یکدیگر متصل شده اند استفاده کرد که در این مجموعه هر پمپ به تنهایی قادر به تامین تمام فشار مورد نیاز است و دبی بین پمپ ها تقسیم می شود. استفاده از چند پمپ باعث کاهش مصرف انرژی، استهلاک و هزینه نگهداری می شود.

انواع بوستر پمپ

بوستر پمپ ها را می توان به صورت زیر دسته بندی کرد:

تک پمپ

• دور ثابت
• دور متغیر

چند پمپ

• دور ثابت (همراه با پمپ پیشرو (جوکی پمپ) و بدون پمپ پیشرو (جوکی پمپ))
• دور متغیر
• دور ثابت و متغیر

بوستر پمپ تک پمپه جهت مصارف آب بهداشتی کم و متوسط در آبرسانی و مصارف صنعتی کاربرد دارد. این نوع بوستر پمپ ها کاملا یکپارچه بوده و برای استفاده از آن کافی است که کلکتور ورودی آن به منبع تغذیه آب و کلکتور خروجی آن به شبکه مصرفی متصل شوند و برق مورد نیاز آن نیز از تابلوی کنترل فرمان تامین می گردد.

بوستر پمپ دور متغیر (دبی متغیر)

با استفاده از تکنولوژی و فناوری روز در بوستر پمپ دور متغیر، قابلیت تنظیم سرعت گردش پمپ با استفاده از اینورترهای تابلو فرمان فراهم می شود. استارت آنی پمپ از جمله معایب پمپ ها بوده که باعث کاهش عمر آن و افزایش لرزش های پمپ می شود، اما در بوستر پمپ آبرسانی دور متغیر به دلیل سیستم راه اندازی نرم الکتروپمپ این مسئله حل شده است. بوستر پمپ های دور متغیر از نظر شکل ظاهر با بوستر پمپ های دور ثابت، یکسان بوده، در این نوع سیستم تغییرات در تابلو برق ایجاد شده است. این تغییر استفاده از (اینورتر) دستگاه کنترل دور است. سیستم دبی و فشار مورد نیاز انتخاب شده را توسط تغییر سرعت الکتروموتور ایجاد می کند. همچنین شایان ذکر است در سیستم کنترل یک مجموعه بوستر پمپ آبرسانی دور متغیر، همواره مدار فرمان بوستر پمپ و نقشه تابلو برق بوستر پمپ از مهمترین بخش های آن محسوب می شوند.

این بوستر پمپ ها دارای سیستم درایو فرکانس متغیر VDF بوده و قادر است سرعت دورانی پمپ را با توجه به هد و دبی مورد نیاز تغییر دهد.

دستگاه اینورتر دارای قابلیت برنامه نویسی است و می توان برای آن برنامه ای مناسب شرایط تعریف کرد. استفاده از اینورتر کاهش مصرف برق و هزینه های مربوط به نگهداری و استهلاک پمپ را در بردارد. ثابت ماندن فشار و حذف ضربات هیدرولیکی نیز از مشخصه های این سیستم است. گفتنی است، هزینه تهیه این سیستم نسبت به سیستم دور ثابت بالاتر است ولی در طول زمان با هزینه مربوط به نگهداری و مصرف برق آن برابری می کند.

بوستر پمپ دور ثابت

در بوستر پمپ دور ثابت، پرشر سوییچ نصب شده روی آن، به پمپ ها به صورت نوبتی فرمان می دهد تا بر حسب نیاز خطوط لوله را تامین نمایند. در این نوع بوستر پمپ، هر پمپ با دیگری دارای 0.5 بار اختلاف فشار می باشد تا بتواند دبی و فشار مدار بوستر پمپ را در بهترین حالت تامین کند. در این بوستر پمپ ها با استفاده از پرشرسویچ های نصب شده بر روی پوستر امکان فرمان نوبتی پمپ ها بر اساس نیاز موجود در خطوط لوله فراهم می گردد.

بزرگترین تفاوت بوستر پمپ ها در این دو دسته هوشمند بودن دسته دور متغیر است. در این دسته، ازاینورتر و سنسور مخصوصی برای دریافت اطلاعات و به کار انداختن پمپ ها استفاده می شود. بدین صورت که اگر در ساختمانی تنها تعدای از شیرها باز شوند، پمپ با حداکثر سرعت و توان خود کار نمی کند و به اندازه مصرف ساختمان میزان فشار را تعیین می کند. همچنین هر قدر مصرف ساختمان زیادتر یا کمتر شود، سنسور آن را محاسبه و به تابلو فرمان هوشمند فرستاده و از آنجا سرعت و قدرت پمپ و یا پمپ ها کاهش و یا افزایش می یابد. اما در بوستر پمپ های دور ثابت این عمل دیده نمی شود.

بسیاری از بوستر پمپ های دور ثابت با اتوماتیک و منبع های تحت فشار معمولی طراحی و ساخته می شوند و فقط توسط یک تابلو فرمان نیمه هوشمند کنترل می شوند. به طوری که پمپ اول در حداکثر قدرت به کار افتاده و آب مورد نیاز را تامین می کند و اگر این فشار کم بود پمپ بعدی نیز با حداکثر قدرت به راه می افتد.

واضح است که تمرکز و تاکید ما بر روی بوستر پمپ های کاملا هوشمند و دور متغیر هست. این گونه پمپ ها برق بسیار کمتری مصرف کرده و استهلاک بسیار کمتری داشته و صدای آنها بسیار ناچیز و قابل چشم پوشی است.

مزایای بوستر پمپ دور متغیر نسبت به دور ثابت

• ثابت بودن کامل فشار سیستم که شاخصه اصلی بوستر پمپ های دور متغیر است.
• بوستر پمپ دور متغیر بنا به دلایل زیر به منبع دیافراگمی نیاز ندارد:
  • حذف ضربه قوچ در شبکه مصرف به دلیل روشن و خاموش نشدن آنی الکترو پمپ ها
  • معادل بودن مقدار آب پمپاژ شده بوسیله بوستر پمپ ها با میزان آب مصرفی
  • ثابت بودن کامل فشار سیستم و عدم نیاز به ذخیره سازی آب در حد فاصل دو فشار در مقایسه با بوستر پمپ های دور ثابت
• کاهش فضای اشغال موتور خانه با حذف منبع دیافراگمی
• کاهش استهلاک کوپلینگ ها و قطعات متحرک الکترو پمپ ها
• افزایش عمر مفید بوستر پمپ و اجزا تشکیل دهنده آن
• کاهش هزینه های سرویس و نگهداری
• کاهش هزینه های مستمر برق مصرفی تا ۳۰% بدلیل متناسب بودن شدت جریان برق مصرفی با دور الکتروموتور و حذف شدن جریان راه اندازی در مقایسه با بوستر پمپ های دور ثابت به هنگام روشن شدن آنی الکترو پمپ ها
• دارای سیستم حفاظتی یکپارچه و ایمن

بوستر پمپ تکفاز چیست؟

بوستر پمپ تکفاز (Single-Phase Booster Pump) یک نوع سیستم پمپاژ است که برای افزایش فشار آب در سیستم‌های تأمین آب استفاده می‌شود. این پمپ‌ها اغلب در منازل، ساختمان‌ها، فضاهای تجاری که فاقد برق سه فاز هستند به کار رفته می شوند. ویژگی اصلی بوستر پمپ تکفاز این است که برای عملکرد آن، تنها یک فاز برق (تکفاز) نیاز است. این پمپ‌ها معمولاً با ولتاژهای استاندارد تکفاز (220 ولت) کار می‌کنند. بوستر پمپ های تکفاز دارای مزایا و معایب و همچنین محدودویت هایی می باشند که هر خریداری باید قبل از خرید به همه این موارد را مطالعه کند تا دچار اشتباه محاسباتی نشود پس با ما تا انتهای این مطلب همراه باشید

انواع بوستر پمپ تکفاز

بوستر پمپ تکفاز معمولاً از یک یا چند پمپ آب تشکیل می شوند و به دو صورت می توانند ساخته شوند: 1- بصورت بوستر پمپ موازی 2- بوستر پمپ سری، بوستر پمپ های تکفاز آب را با فشار مناسب از یک سطح به سطح دیگر پمپ می‌کنند. این مدل از بوستر پمپ ها بوسیله تابلو کنترل و پرشر سوئیچ، کنترل و مورد استفاده قرار میگیرند یکی از پرکاربردترین سیستم های پمپاژ در مصارفی کوچک بوسترپمپ تکفاز می باشد بوستر پمپ های تکفاز عموما برای مکانهایی که فاقد برق سه فاز می باشند استفاده می شوند این بوسترها کاربردهای بسیار زیادی در تامین آب شرب در مراکز مختلف ورزشی، خانگی و… دارند و به منظور آبیاری در صنعت کشاورزی نیز از آن استفاده می‌شود

مزایای بوسترپمپ تکفاز

بوستر پمپ های تکفاز دارای مزایای منحصر به فردی نسبت به سیستم های سنتی پمپاژ آب در مصارف خانگی می باشند که در زیر به آن اشاره شده اشت:

1. پمپاژ آب بصورت پایدار: بوستر پمپ های تک فاز قابلیت پمپاژ آب بصورت یکنواخت را دارند و علاوه بر این به علت وجود پمپ رزرو این امکان را فراهم میکنند که در اوج مصرف همزمان همه واحد ها نیز آب را با فشار کاملا مناسب پمپاژ کنند.
2. قیمت مقرون به صرفه: بوستر پمپ های تکفاز به علت اینکه نیاز به قطعات حفاظتی گسترده ندارند همواره از قیمت پایین تری نسبت به مدل های صنعتی برخوردار هستند.
3. سهولت در نصب و بهره برداری: باتوجه به اینکه این نوع بوستر پمپ عموما بصورت بسیار ساده برای مصارف خانگی کوچک طراحی و تولید می شوند و فاقد پیچیدگی در لوازم کنترلی است به همین دلیل بهره برداری از آن برای افراد آموزش ندیده بسیار آسان است.
4. تنوع در انتخاب: با توجه به اینکه در ساخت بوستر پمپ تکفاز از پمپ آب خانگی استفاده می شود به همین دلیل از کلیه برندهای بازار که پمپ تکفاز تولید می کنند میتوان بوستر پمپ تکفاز طراحی و تولید نمود.

معایب بوستر پمپ تکفاز

بوستر پمپ های تکفاز نسبت به بوستر پمپ های سه فاز دارای معایب بزرگی می باشند که بهتر است بدانید

1. مصرف انرژی بالا: بوسترپمپ های تکفاز مصرف برق به مراتب بیشتری نسبت به بوستر پمپ های سه فاز دارند.
2. محدودیت در نصب اینورتر: با توجه به اینکه بوسترپمپ های تکفاز مصرف برق بیشتری دارند و همین مصرف برق بالا باعث افزایش دمای سیم پیچ در هنگام کار می شود به همین دلیل نمی توان از اینورتر فرکانس برای دور متغیر کردن آنها استفاده نمود زیرا در سرعت های پایین باعث افزایش بیش از حد دمای موتور شده و احتمال سوختن سیم پیج پمپ ها بسیار افزایش پیدا می کند.
3. محدودیت در حجم آبدهی و فشار: با توجه به اینکه پمپ های تکفاز عموما در رنج های 4 اسب به پایین تولید می شوند به همین دلیل برای حجم آبدهی های بالا دارای محدودیت می باشند.

انواع بوستر پمپ کوچک

بوستر پمپ‌ کوچک در دو نوع تک فاز و سه فاز تولید می‌شوند. بوستر پمپ‌های تک فاز برای مصارف خانگی و تجاری کوچک مناسب هستند. بوستر پمپ‌های سه فاز برای مصارف صنعتی و تجاری بزرگ مناسب هستند.

بوستر پمپ‌های کوچک بر اساس نوع عملکرد نیز به دو نوع دور ثابت و دور متغیر تقسیم می‌شوند. بوستر پمپ‌های دور ثابت با سرعت ثابت کار می‌کنند. بوستر پمپ‌های دور متغیر با سرعت متغیر کار می‌کنند. بوستر پمپ‌های دور ثابت ارزان‌تر هستند، اما مصرف انرژی بیشتری دارند. بوستر پمپ‌های دور متغیر گران‌تر هستند، اما مصرف انرژی کمتری دارند.

کاربردهای بوستر پمپ کوچک

بوستر پمپ دستگاهی است که برای افزایش فشار آب در سیستم‌های آبرسانی استفاده می‌شود. بوستر پمپ‌ها در انواع مختلفی تولید می‌شوند که یکی از انواع آنها، بوستر پمپ‌های کوچک هستند. بوستر پمپ‌های کوچک در کاربردهای مختلفی استفاده می‌شوند، از جمله:

افزایش فشار آب در ساختمان‌های مسکونی و تجاری

یکی از کاربردهای اصلی بوستر پمپ‌ کوچک، افزایش فشار آب در ساختمان‌های مسکونی و تجاری است. در بسیاری از ساختمان‌ها، فشار آب به اندازه کافی برای تامین نیازهای آبرسانی نیست. در این موارد، می‌توان از بوستر پمپ برای افزایش فشار آب استفاده کرد.

تامین آب آتش نشانی

بوستر پمپ‌های کوچک همچنین برای تامین آب آتش نشانی استفاده می‌شوند. در ساختمان‌ها و مراکز تجاری، باید تجهیزات آتش نشانی کافی وجود داشته باشد تا در صورت وقوع آتش سوزی، بتوان از آن استفاده کرد. بوستر پمپ‌های آتشنشانی می‌توانند آب مورد نیاز برای سیستم‌های آتش نشانی را تامین کنند.

تامین آب برای سیستم‌های تصفیه آب

بوستر پمپ‌ها همچنین برای تامین آب برای سیستم‌های تصفیه آب استفاده می‌شوند. سیستم‌های تصفیه آب برای حذف آلودگی‌ها از آب استفاده می‌شوند. برای عملکرد صحیح این سیستم‌ها، نیاز به فشار آب کافی است. بوستر پمپ‌ کوچک می‌توانند آب مورد نیاز برای سیستم‌های تصفیه آب را تامین کنند.

تامین آب برای سیستم‌های آبیاری

بوستر پمپ‌ها همچنین برای تامین آب برای سیستم‌های آبیاری استفاده می‌شوند. سیستم‌های آبیاری برای آبیاری زمین‌های کشاورزی و باغ‌ها استفاده می‌شوند. برای عملکرد صحیح این سیستم‌ها، نیاز به فشار آب کافی است. بوستر پمپ‌ها می‌توانند آب مورد نیاز برای سیستم‌های آبیاری را تامین کنند.

علاوه بر کاربردهای ذکر شده، بوستر پمپ‌ کوچک در کاربردهای دیگری نیز استفاده می‌شوند. به عنوان مثال، از بوستر پمپ‌های کوچک می‌توان برای تامین آب برای دستگاه‌های صنعتی، تامین آب برای سیستم‌های سرمایش و گرمایش و تامین آب برای سیستم‌های آبنما استفاده کرد.

جوکی پمپ چیست؟

با توجه به اینکه پمپ های آتش نشانی در زمان شروع به کار انرژی زیادی صرف می کنند و در اثر استارت های زیاد مستهلک خواهند شد برای بهبود عملکرد پمپ آتش نشانی از الکتروپمپ های کوچکتر با فشار برابر با پمپ اصلی و دبی کمتر استفاده می شود. این پمپ های کوچک در صورت وجود نشتی و مصرف بسیار کم وارد مدار می شوند و هنگامی که نیاز به دبی بیشتر احساس شود پمپ آتش نشانی اصلی شروع به کار می کند. به این نوع پمپ های کوچک، پمپ پیشران، پمپ کمکی، پمپ یدکی، جاکی پمپ یا جوکی پمپ (Jockey Pump) گفته می شود.

دبی جوکی پمپ

محاسبه دبی پمپ های جوکی به این که سامانه لوله کشی روی زمینی یا زیر زمینی باشد بستگی دارد. برای روی زمینی مطابق NFPA20 دبی برابر با یک گالن در دقیقه و یا نرخ نشت در ده دقیقه است؛ که هر کدام بیشتر باشد لحاظ می گردد. اما این نکته حائز اهمیت است که مقدار آن نباید از دبی یک اسپرینکلر با کمترین ضریب K و دورترین مسیر هیدرولیکی بیشتر باشد.

در روش زیر زمینی احتمال وجود نشتی بیشتر از حالت روی زمینی است (به خصوص در سیستم های قدیمی) به همین علت دبی جوکی پمپ ها در این سیستم باید بیشتر از بوستر پمپ های سیستم اسپرینکلر در نظر گرفته شود.

به صورت سر انگشتی، دبی جاکی پمپ در سامانه لوله کشی زیر زمینی معادل یک درصد دبی پمپ های اصلی در نظر گرفته می شود.

هد جوکی پمپ

حداقل اختلاف فشار سوئیچ پمپ جوکی (پیشرو) با پمپ های اصلی باید 0.7 بار (10 پوند بر اینچ مربع) باشد تا از عملکرد خطای پمپ های اصلی اطمینان حاصل شود.

بر اساس NFPA پمپ و شیرآلات پمپ جوکی نیازی به لیست بودن ندارند.

کاربرد بوستر پمپ

• آبیاری قطره ای و باران مصنوعی در سیستم کشاورزی
• آبیاری مزارع بزرگ
• آبرسانی مجتمع مسکونی، ساختمان ها، شهر و شهرک ها، بیمارستان و فرودگاه ها
• سیستم اطفاء حریق و آتش نشانی
• آبرسانی هتل ها و کارخانه ها و مراکز صنعتی

نحوه انتخاب بوستر پمپ

محاسبه سایز کلکتور های مکش و رانش بوستر پمپ با استفاده از سایز دهانه مکش و رانش هر یک از پمپ ها:

تعداد پمپ های بوستر n است. در واقع یک مجموعه بوستر n خط. پمپ ها موازی هستند بنابراین دبی مجموع کلکتور مکش یا رانش برابر مجموع دبی هر یک از پمپ ها است. Q=Q1+Q2+⋯+Qn

از آنجائیکه Q=AV که A سطح مقطع اتصالات و V سرعت جریان درون لوله هاست: AV=A1V1+A2 V2+⋯+AnVn

با فرض سرعت جریان یکسان درون اتصالات و کلکتورها: A=A1+A2+⋯+An

از A=(πd^2)/4 که d قطر دهانه مکش یا رانش و D قطر کلکتور مکش یا رانش است: D²=d₁²+d₂²+…+d_n²

مثال: بوستر پمپ آتشنشانی 3 خط با دو پمپ با دهانه مکش 4 اینچ و یک پمپ با دهانه مکش 1.5 اینچ مفروض است. مطلوب است اندازه کلکتور ورودی یا مکش؟ D²=4²+4²+1.5²

“D=5.85” => D=6

مثال: بوستر دو خط با پمپ های عمودی طبقاتی لوارا مدل 5SV13 مفروض است. مطلوب است سایز کلکتور رانش؟

DN32 mm یا 1.25 اینچ دهانه رانش هر پمپ است. D²=2*1.25²=>D=2”=50 mm

اندازه کلکتور دهش با رنج بالاتر 2 اینچ انتخاب می شود.

قیمت بوستر پمپ

یکی از دغدغه‌های مهم خریداران بوستر پمپ، قیمت این تجهیزات است. قیمت بوستر پمپ به‌طور مستقیم تحت تأثیر عوامل مختلفی قرار دارد که باید در هنگام خرید به آن‌ها توجه کرد. در کالاصنعتی، ما سعی کرده‌ایم تا محصولات بوستر پمپ را با تنوع زیاد از برندهای مختلف با بهترین کیفیت و مناسب‌ترین قیمت در اختیار شما قرار دهیم. این قیمت‌ها به‌طور شفاف و به‌روز در سایت ما قابل مشاهده هستند، و شما می‌توانید با مقایسه مدل‌ها و برندها، بهترین گزینه را با توجه به بودجه خود انتخاب کنید.

عوامل موثر بر قیمت بوستر پمپ

1) نوع پمپ: بوستر پمپ‌ها بر اساس ساختار دو نوع کلی دارند که با توجه به کاربردی که از بوستر پمپ مدنظر است باید انتخاب شود. قیمت این دو نوع بوستر پمپ بسیار با یکدیگر متفاوت است.

• بوستر پمپ تک پمپی: این مدل معمولا برای تقویت فشار آب در مصارف خانگی و کوچک استفاده می‌شود. این پمپ‌ها معمولا پکیج‌های کاملی هستند که نیازی به تجهیزات کنترلی جداگانه ندارند. قیمت بوستر پمپ تک از حدود 6-7 میلیون تومان شروع می‌شود.
• بوستر پمپ‌های چند پمپی: این مدل برای مصارف صنعتی، آبرسانی به ساختمان‌ها، تاسیسات ساختمانی، صنایع و آتش‌نشانی مناسب هستند. این پمپ‌ها می‌توانند به صورت سری یا موازی با یکدیگر کار کنند و فشار بالاتر و پایداری بیشتری را تامین کنند قیمت مجموعه بوستر پمپ به تعداد پمپ‌ها، تجهیزات کنترلی و اقلام همراه با آنها وابسته است.

2) توان، ظرفیت و هد پمپاژ: هرچه توان پمپاژ و ظرفیت آبرسانی و افزایش فشار بالاتر باشد، قیمت بوستر پمپ نیز بیشتر می‌شود. این عامل هم در بوستر پمپ تک و هم در مجموعه بوستر پمپ صادق است.

3) برند: برندهای معتبر و شناخته‌شده معمولا قیمت بالاتری دارند اما از لحاظ کیفیت و دوام نیز بهتر عمل می‌کنند.

4) مشخصات فنی: ویژگی‌هایی مانند نوع موتور، جنس بدنه، و سیستم کنترل فشار بر قیمت بوستر پمپ تاثیرگذار هستند.

بوستر پمپ آبرسانی پمپیران

بوستر پمپ پمپیران یکی از بوستر پمپ های با کیفیت می باشد که از تنوع بسیار بالای از لحاظ مدل و ظرفیت می باشد. بوستر پمپ پمپیران به دلیل قیمت مقرون به صرفه و پایینی که دارد در بین خریداران از محبوبیت بالایی برخوردار است. پمپ آبرسان این شرکت نیز قیمت مقرون به صرفه ای دارد. این پمپ‌ها باعث افزایش فشار آب در خطوط آبی شهری، ساختمان‌ها، مجتمع‌ها و مکان‌های دیگر می‌شوند تا آب با فشار کافی به مصارف مختلف تأمین شود.

مزایای استفاده از بوستر پمپ‌های پمپیران

• افزایش فشار آب: این پمپ‌ها قادر به افزایش فشار آب در خطوط توزیع آب هستند که به ویژه در مناطق با کمبود فشار آب مورد استفاده قرار می‌گیرند.
• تأمین آب با کیفیت: بوستر پمپ آبرسانی پمپیران با توجه به کیفیت معقول اجزاء و قطعات مصرفی در آن قادر به پمپاژ آب با سطح کیفیت بالا برای مصارف مسکونی و صنعتی می باشد.
• عملکرد اتوماتیک: بسیاری از بوستر پمپ‌های پمپیران دارای سیستم‌های کنترل اتوماتیک هستند که بر اساس نیاز و فشار آب، پمپ‌ها را راه‌اندازی و متوقف می‌کنند.
• نصب و استفاده آسان: بوستر پمپ‌های پمپیران به طور عمده بسیار ساده در نصب و استفاده هستند.
• تنوع مدل: این پمپ‌ها در مدل‌ها و ظرفیت‌های مختلف تولید می‌شوند تا به نیازهای مختلف شبکه‌های آبی پاسخ دهند.

علاوه بر قیمت و تنوع بالای این بوستر پمپ می توان گفت که خدمات پس از فروش در دسترس و ارزان یکی دیگر از عوامل تاثیرگذار در کسب جایگاه و اعتبار این محصول شده است، شرکت آوین پمپ ارائه کننده انواع بوستر بوستر پمپ پمپیران می باشد این شرکت توانایی تولید بوستر پمپ پمپیران از تمامی مدل های محصولات پمپیران از قبیل: پمپ های گریز از مرکز افقی و فشار قوی نظیر پمپ اتا پمپیران، پمپ وکائل پمپیران و پمپ طبقاتی عمودی پمپیران را دارد.

اجزاء بوستر پمپ پمپیران

بوستر پمپ‌های پمپیران نیز از چندین اجزا تشکیل شده‌اند که هر یک نقش مهمی در عملکرد آنها ایفا می‌کنند. اجزا اصلی یک بوستر پمپ پمپیران شامل موارد زیر می‌شوند:

1. الکتروموتور: موتور محرک الکتریکی پمپ می باشد که برق را به توان مکانیکی تبدیل می‌کند. این موتور‌ها معمولاً الکتریکی هستند و در توان های مختلف با توجه به توان مورد نیاز پمپ آب بسته می شوند.
2. پمپ: پمپ قسمتی از بوستر پمپ است که وظیفه انتقال آب با فشار بالا را بر عهده دارد که شامل هوزینگ و پروانه است. این پمپ‌ها معمولاً از جنس‌های مقاوم مثل استیل ضدزنگ یا چدن ساخته می‌شوند.
3. منبع تحت فشار: یکی از اجزاء بوستر پمپ پمپیران منبع تحت فشار است که وظیفه ذخیره نسبی آب و دفع ضربات قوچ و بالانس فشار را بر عهده دارد..
4. تابلو کنترل: این بخش به عنوان مرکز کنترل پمپ عمل می‌کند و می‌تواند دارای ویژگی‌های تنظیم فشار، تایمرها، سنسورها و غیره باشد.
5. لوله‌ها و اتصالات: برای اتصال پمپ به سیستم آب و انتقال آب به مصرف‌کننده‌ها از لوله‌ها و اتصالات استفاده می‌شود.
6. سیستم حفاظتی: برخی از بوستر پمپ‌ها دارای سیستم‌های حفاظتی مانند سوئیچ‌های حفاظتی برای جلوگیری از خرابی‌ها و آسیب به پمپ هستند.

این اجزا با یکدیگر ترکیب شده و به عنوان یک واحد کار می‌کنند تا فشار آب را افزایش دهند و تأمین آب با فشار کافی به مصرف‌کننده‌ها را فراهم کنند.

خرید و قیمت بوستر پمپ پمپیران

که برای مصارف گوناگون نظیر: بوستر پمپ آبرسانی و بوستر پمپ آتش نشانی پمپیران مورد استفاده قرار می گیرند. برای خرید بوستر پمپ‌های پمپیران می‌توانید به روش‌های مختلفی اقدام کنید. در زیر توضیحاتی درباره چند روش مختلف برای خرید بوستر پمپ‌های پمپیران آورده شده است:

1. فروشگاه‌های فیزیکی: می‌توانید به فروشگاه‌های مختلف تخصصی در زمینه پمپ‌های آب مراجعه کنید که یکی از بهترین این فروشگاه ها، آوین پمپ است.
2. سایت‌های آنلاین: بسیاری از شرکت‌ها پمپ‌های خود را از طریق وب‌سایت‌های آنلاین به فروش می‌رسانند. به طور مثال شرکت آوین پمپ با استفاده از این سایت، قیمت و شرایط خرید را برای مشتریان گرامی محیا کرده است.
3. نمایندگان: بسیاری از شرکت‌های تولیدکننده پمپ‌ها، نمایندگان و توزیع‌کنندگان در مناطق مختلف دارند. از طریق تماس تلفنی یا مراجعه حضوری می‌توانید اطلاعات دقیق تری درباره محصولات، قیمت‌ها و خدمات بوستر پمپ از شرکت آوین پمپ نمایندگی بوستر پمپ پمپیران و سازنده انواع بوستر پمپ دریافت کنید.
4. مشاوره از متخصصان: اگر نیاز به راهنمایی دقیق‌تر دارید، می‌توانید با متخصصان آرات تماس حاصل فرمایید. آنها می‌توانند شما را در انتخاب مدل مناسب براساس نیازهای شما راهنمایی کنند.

استعلام قیمت آنلاین و به روز انواع بوستر پمپ

برای دریافت قیمت‌های دقیق و به‌روز بوستر پمپ‌های موجود، می‌توانید از سیستم استعلام آنلاین کالاصنعتی استفاده کنید. قیمت‌ها به‌طور مستمر به‌روزرسانی می‌شوند و شما می‌توانید با مراجعه به صفحه محصولات، قیمت‌ها را مشاهده کرده و گزینه مناسب را برای نیاز خود انتخاب کنید.

خرید بوستر پمپ؛ راهنمای انتخابی هوشمندانه

انتخاب و خرید بوستر پمپ مناسب نیازمند بررسی دقیق چندین پارامتر فنی و نیاز خاص شماست. مهم‌ترین نکاتی که باید هنگام خرید در نظر بگیرید عبارتند از:

1. نوع نیاز به فشار آب: بسته به میزان فشار مورد نیاز در سیستم آبرسانی، شما باید بوستر پمپ مناسب را انتخاب کنید. بوستر پمپ‌های تک پمپی برای نیازهای خانگی و فشارهای کم مناسب هستند، در حالی که پمپ‌های چند پمپی برای مصارف ساختمان‌های مرتفع، صنایع و کشاورزی توصیه می‌شوند.
2. ظرفیت و توان پمپ: اگر به دنبال تقویت فشار آب در ساختمان‌های بزرگ یا سیستم‌های آبرسانی پیچیده‌تر هستید، پمپ‌های با توان بالاتر و دبی بیشتر انتخاب مناسب‌تری خواهند بود.
3. فضای نصب: بسته به محدودیت‌های فضای نصب، انتخاب مدل پمپ با ابعاد مناسب برای شما اهمیت دارد. توجه داشته باشید که بوستر پمپ چند پمپه نیاز به فضای کافی برای نصب دارد و حتما این فضا باید در محل نصب پیش‌بینی شده باشد.
4. صرفه‌جویی در انرژی: انتخاب پمپ‌هایی که مصرف انرژی کمتری دارند می‌تواند هزینه‌های بلندمدت شما را کاهش دهد. همچنین انتخاب بوستر پمپی متناسب با نیاز می‌تواند از مصرف انرژی بیشتر جلوگیری کند.
